Professional

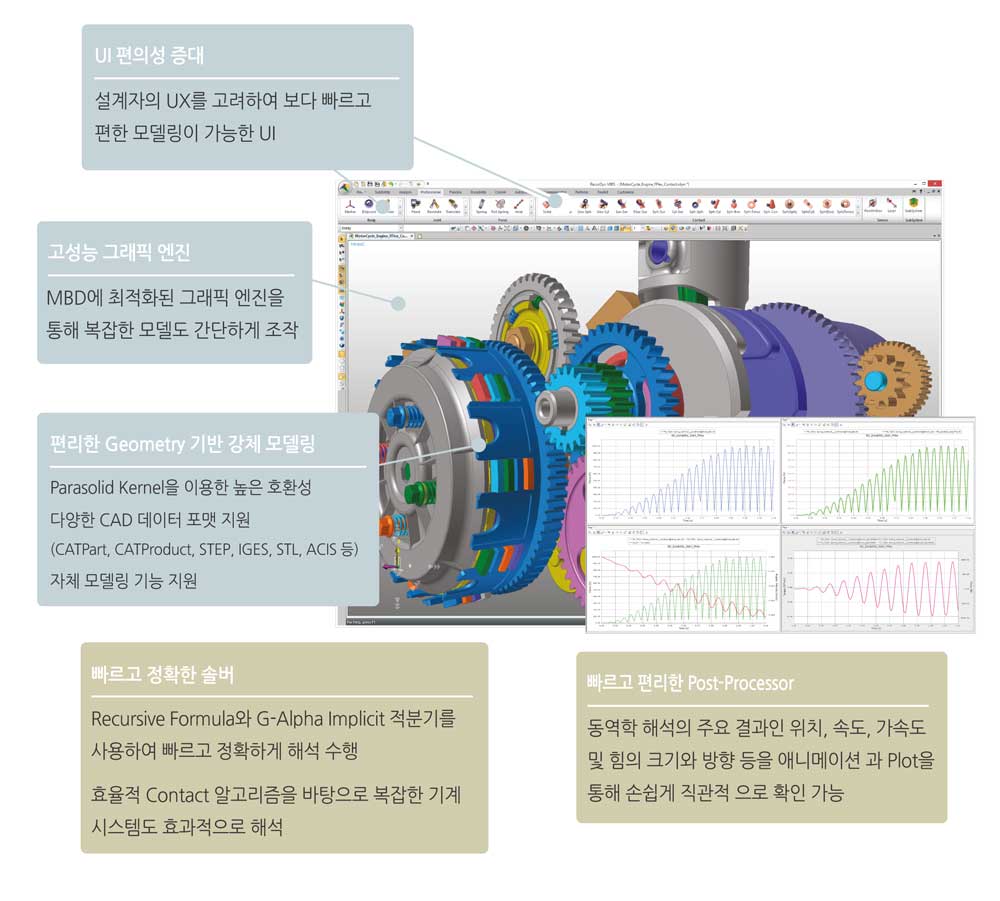

RecurDyn/Professional은 모든 RecurDyn 제품군에 우선하는 기본 플랫폼으로 Modeler와 Solver, ProcessNet으로 구성된 3개의 모듈이 있습니다. 복잡한 기계장치를 위한 강력한 전·후처리, 사용 편리성, 직관적 윈도우 인터페이스와 빠르고 최신의 솔버가 매우 강력한 디자인과 해석 환경을 제공할 것입니다. RecurDyn/Professional은 재현하기 힘든 여러 조건을 테스트할 수 있으며, 제품 결함의 이론적 배경을 이용하여 문제 발견 및 해결이 가능합니다.

RecurDyn/Modeler

RecurDyn/Modeler는 해석 모델을 생성하기 위한 RecurDyn의 PreProcessor입니다. Windows 환경에 익숙한 사용자를 위해 개발 초기부터 Windows 환경에서 제작되어 제품을 처음 접하는 사용자도 쉽게 사용할 수 있도록 친숙하게 제작되었습니다. 동역학 모델의 가장 기본이 되는 Body, joint, force, contact에 관한 요소를 모두 포함하여, 사용자는 RecurDyn/Modeler를 사용하여 모델 제작을 시작할 수 있습니다. 또는, 기존의 CAD 파일이 있는 경우, CAD 모델을 Parasolid, STEP, IGES, ACIS, CATIA 형식을 이용하여 읽어 드릴 수 있습니다. 기본적으로 RecurDyn은 Parasolid 커널을 사용하기 때문에 CAD interface의 확장성이 우수합니다.

· 기구 모델 작성, 기구 요소 정의, 계산 결과의 애니메이션이나 플롯 표시 등· 범용 CAD 소프트웨어와 interface

- Parasolid (.x_t,.x_b,.xmt_txt,.xmt_bin)
- STEP (.step,.stp)
- ACIS (.sat)
- IGES (.igs)
- CATIA (.CATPart, CATProduct)
- Shell (.shl)
- STL (.stl)

(* STEP, ACIS, IGES 그리고 CATIA 제품의 기능은 유상 옵션입니다.)

RecurDyn/Solver

RecurDyn/Solver는 다물체와 유연체가 혼합된 시스템의 동역학(multi flexible body dynamics) 해석을 위해 운동방정식(equation of motion)을 세우고 최적화된 적분기로 매우 빠르게 해석을 수행합니다. RecurDyn은 다른 MBD 솔루션보다 빠르기 때문에 적은 시간 안에 더욱 많은 해석을 할 수 있습니다. 그리고 유연체(Flexible)을 함께 풀 수 있고 시스템의 제어와 최적화를 수행할 수 있는 Solver를 제공합니다. 시스템의 해석만을 수행하는 것이 아니라 제품 성능 향상을 위한 설계에 사용자들이 전력을 기울일 수 있습니다. 결과적으로 제품을 개발하는데 집중하는 것이 용이하여 생산성을 향상시킬 수 있습니다. RecurDyrsolver는 매우 빠를 뿐만 아니라 안정적이기 때문에 복잡한 contact과 빠른 속도 문제에 매우 효율적입니다.

- Pre Analysis
- Static Analysis
- Dynamic Analysis
- Relative coordinate을 사용한 Recursive formula를 사용
- DASSL / Implicit G-Alpha / Track G-Alpha 적분기


RecurDyn/ProcessNet

RecurDyn/ProcessNet은 RecurDyn 매크로 기능입니다.
일반적인 매크로의 개념이 반복 작업의 자동화를 의미하는 것에 비해, ProcessNet은 사용자가 원하는 기능 또는 모델을 RecurDyn 내에서 자동 생성하고, MS 엑셀과 같은 타 프로그램의 매크로는 개별적인 매크로 언어 문법을 익혀야 하지만, ProcessNet은 MS의 프로그램 작성 도구인 Visual Basic Application (VBA)에 익숙한 사용자는 바로 현업에 적용할 수 있습니다.
RecurDyn/ProcessNet 기능은 Pre Processor와 Post Processor에 적용됩니다. 이를 사용하면, 모델 자동 생성에서 해석 리포트 작성까지를 각 사용자의 목적에 맞게 자동화할 수 있습니다.

Professional 특징

Contact

RecurDyn의 Contact은 크게 범용·전용·Toolkit의 3개의 종류로 구분됩니다. 범용 Contact은 접촉 형상에 제약을 받지 않고 CAD 형상을 그대로 이용하는 해석이고 전용 Contact은 제한된 접촉 형상을 가지고 빠르게 해석할 때 사용됩니다. 그리고 Toolki Contact은 각 Toolkit 별로 최적화된 contact 기능입니다.

Subsystem

RecurDyn는 복잡한 system을 독립된 subsystem 별로 모델링이 가능하며 각 subsystem 마다 해석이 가능합니다. 여러 개의 subsystem을 사용하여 하나의 Main system을 만날 수 있습니다. 한 개의 모델에서 Main system과 각각 sunsystem의 모델링과 해석을 지원합니다.

Sensor 지원

동역학 모델은 바디들이 서로 연결되고, 접촉하는 현상에 대한 해석에 초점이 맞추어 있습니다. 실제 시험에서는 계측 요소가 존재하지만, 해석 모델에서는 계측 요소의 표현에 제한이 있었습니다. RecurDyn에서는 이에 대한 방안으로 Sensor 요소를 기본으로 제공합니다.
사용자는 기존에 expression 또는 user subroutine으로 구현해야 했던 sensor를 아이콘으로 간단히 정의하고 바로 결과를 확인할 수 있습니다.
